1. Az M-Bus története:
Az M-bus (Meter Bus) szabvány fejlesztése 1990-ben kezdődött Dr Horst Ziegler, a paderborni egyetem (Németország), a „Techem Gmbh” mérő adatkezelő társaság és a „Texas Instrument Gmbh” chipgyártó együttműködésének eredményeként. A cél egy olcsó kommunikációs szabvány létrehozása volt az akkumulátorral működő mérőeszközök olvasására.
A legfontosabb követelmény volt, hogy több száz eszköz összekapcsolható legyen, ugyanis a mérőeszközök általában az épületeken belül szétszórtan találhatóak. Először az M-Bus-t az EN1434 hőmérő szabvány részeként definiálták, de végül az EN13757 (Kommunikációs rendszerek a mérőkhöz és a mérők távoli leolvasásához) független szabvánnyá nőtte ki magát. Tehát immár több mint harminc év fejlesztés áll a háta mögött.
2. M-Bus paraméterek:
Az M-Bus működésének és paramétereinek megértéséhez tisztáznunk kell, hogy az M-Bus modell több rétegben hogyan működik. Az M-buszt az OSI (Open System Interconnection) modell alapján tervezték, amely hét kommunikációs réteget határoz meg, viszont az M-Bus követelményeinek ebből csak négyre van szükség: fizikai, adatkapcsolati, hálózati és alkalmazási rétegekre. Ezenkívül még egy további réteg (Management Layer) került hozzá, például a cím és az átviteli sebesség megváltoztatásához. Lássuk is részletesebben ezeket.
Fizikai réteg: Az M-Bus kommunikáció a Master-Slave hierarchián alapszik. Az eszközök kétvezetékes kábelen keresztül cserélnek adatokat, ahol a Master több Slave-től (különböző mérőktől) gyűjt információkat – ezek a Slave eszközök párhuzamosan csatlakoznak a hálózathoz. A költségek minimalizálása érdekében az M-Bus hálózat egyszerre lehetővé teszi mind az adatátvitelt, mind az energiamérők hálózati megtáplálását.
A Master a feszültség értékének megváltoztatásával kommunikál a Slave eszközökkel. A kimeneten a + 36 V megfelel az „1” logikai értéknek, a + 24 V pedig a „0” logikai értéknek felel meg. Másrészt a Slave-ek úgy kommunikálnak, hogy áramfogyasztásukat stabil 1,5 mA-ről (logikai „1”), 11–20 mA-re (logikai „0”) állítják be. Tehát most már tudjuk, hogyan továbbítják az információkat „fizikailag” az M-Bus hálózatokon.
Az M-Bus Network számára ajánlott kábel a JYStY N * 2 * 0,8 mm, a maximális kábelhossz normál konfigurációban legfeljebb 1000 m, az eszközök maximális száma pedig 250 db.
A következő lépés az adatkapcsolati réteg. Ez meghatározza, hogy az információ bitjei hogyan kapcsolódnak össze a végső üzenetekben, és hogyan észlelhetőek a kommunikációs hibák.
Alapvetően az üzenet a következő módon épül fel: ’Start bit’ -> „Adatbitek’ -> „Paritásellenőrzés” -> „Stopbit’. Az adatbiteket az LSB-től kezdve küldjük (Least Significant Bit), így a legkisebb értékű bit az első az üzenetben. A kommunikáció fél duplex aszinkron soros átvitelben történik, 300 és 9000 bps közötti sebességgel.
Hálózati réteg: Ez a réteg felelős a csomagok továbbításáért az M-Bus hálózaton azáltal, hogy kezeli a hálózaton lévő eszközök címeit. Az M-Bus eszköznek lehet elsődleges (0 és 250 közötti) vagy másodlagos címe (8 számjegy, 000000000-99999999 között). Fontos azonban észben tartani, hogy az M-Bus hálózat minden eszközének egyedi címmel kell rendelkeznie.
Mivel az M-Bus protokollt kifejezetten a mérőeszközökhöz hozták létre, az Alkalmazásréteg meghatározza az adatok struktúráját, és segíti a végfelhasználót annak megértésében.
3. M-Bus topológia:
Az M-Bus hálózat topológiája három különböző módon valósítható meg, melyeknek vannak előnyeik és hátrányaik egyaránt.
Csillag topológia: Megbízható hálózati felépítés, mert a Master minden Slave-hez külön vezetékkel kapcsolódik. Hátránya, hogy az ilyen típusú hálózatok általában több kábelezést igényelnek.
Gyűrű topológia: Ezt a topológiát úgy valósítják meg, hogy minden egyes egység kapcsolódik egy másikhoz. Hátránya, hogy ha egy egység meghibásodik akkor a teljes hálózat elérhetetlenné válik.
Busz topológia: A leggyakrabban használt topológia típus az M-Bus kommunikációs hálózatok esetében. Kevesebb kábelezést igényel, és ha a hálózat bármelyik eleme meghibásodik, az nem befolyásolja a hálózat többi elemének működését.
4. Példák az M-Bus protokollal rendelkező eszközökre:
Három típusú készülék látható az M-Bus hálózaton:
M-Bus Master: Ezeket az eszközöket úgy tervezték, hogy az M-Bus hálózat fő kommunikációs egységei legyenek, és összegyűjtsék az adatokat az M-Bus mérőkről. Néha gateway-ként is használják őket, és a mérők adatait a BMS rendszerekben használt más kommunikációs protokollokká alakítják át.

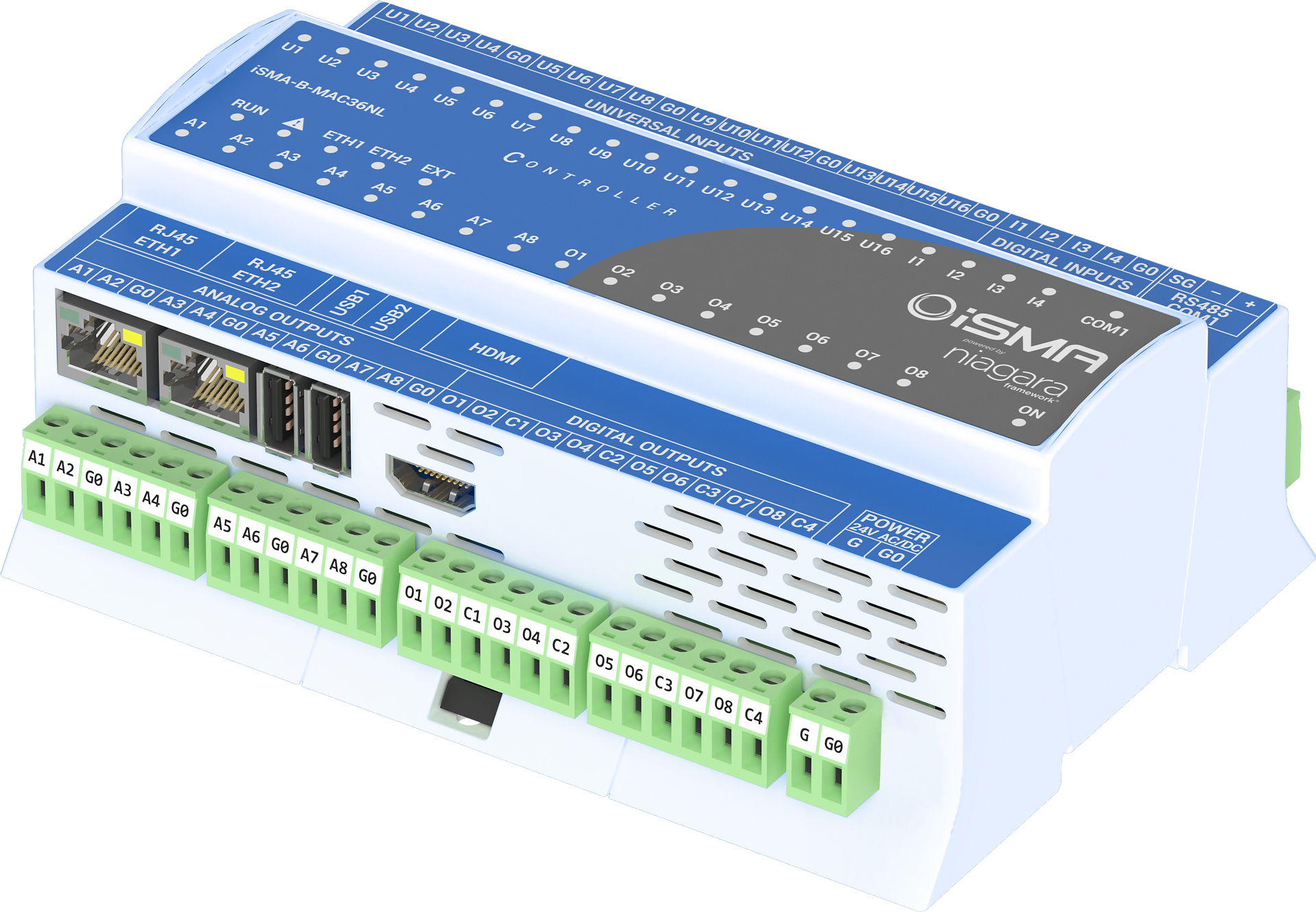

Ilyen eszközök például az iSMA-B-AAC20-M, az iSMA-B-MAC36NL-M és az iSMA-B-MG-IP.
M-Bus Repeater: Az M-Bus hálózat galvanikus leválasztására és / vagy kiterjesztésére szolgálnak. Ezeket az eszközöket általában olyan helyeken használják, ahol a hálózat hossza meglehetősen nagy, vagy számottevő interferencia lép fel. Időnként a jelismétlők segíthetnek kompenzálni az előnytelen hálózati telepítési megoldásokat.
M-Bus Fogyasztásmérő: Ezek lehetnek víz-, gáz- vagy elektromos fogyasztásmérők is. Gyakran az M-Bus hálózatról tölthető akkumulátorokkal van felszerelve, amely biztosítja, hogy áramkimaradáskor is zavartalanul működjön a mérés.
(Forrás: GC5)
