Miért kerülnek offline állapotba a Modbus RS485 Slave eszközök?

2021. júl. 20.

2 perc olvasás

Frissítve: 2022. szept. 7.

Következő technikai cikkünkben egy rövid segédlettel szeretnénk szolgálni, ha esetleg előfordul, hogy offline állapotba kerülnek a Modbus slave eszközök, amikor azok RTU-TCP/IP gateway-en keresztül kerülnek csatlakoztatásra.

De miért is kerülhetnek offline állapotba a Modbus RS485 Slave eszközök, ha RTU-TCP/IP gateway-t használnak?

Ha Modbus gateway eszközön keresztül történik az RS485-ös hálózat konverziója az IP hálózatra, akkor bizonyos kommunikációs problémák léphetnek fel, ha a hálózat nem megfelelően van konfigurálva Niagarában. Ez a probléma akkor fordul elő, amikor az RS485-ös hálózathoz több mint 3 eszköz van csatlakoztatva a szokásos Modbus TCP hálózaton (Niagara Framework) keresztül.

Ennek a magyarázata az, hogy a szokásos Modbus TCP hálózat minden hálózaton lévő eszköz számára megnyit egy IP socket-et, ami egészen addig rendben van, amíg az összes különböző eszköz különböző IP címeket használ. (fizikai címenként egy-egy ilyen IP socket nyílik meg)

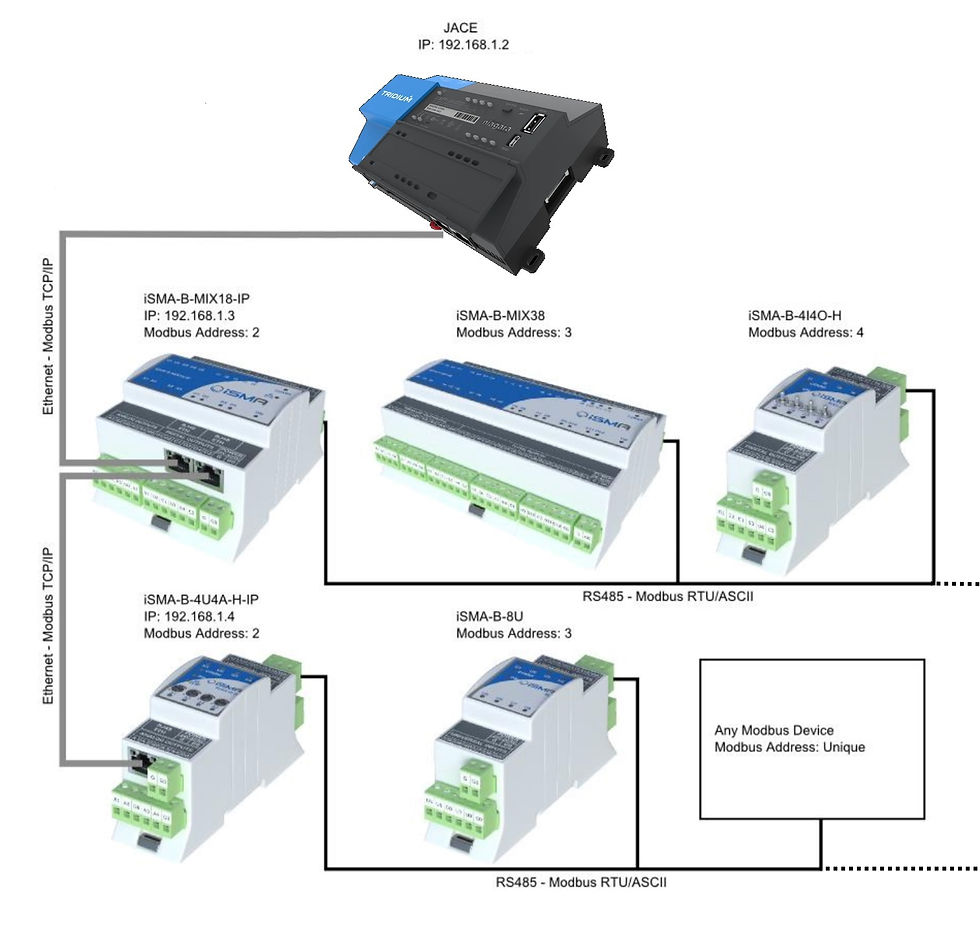

Az átjáró azonban egyetlen IP címet ad meg, és kifejezetten a Modbus címet használja, hogy azonosítsa az RS485-ös hálózathoz csatlakoztatott slave eszközöket.

A szokásos Modbus TCP hálózat használata azt jelenti, hogy slave-enként egy-egy Modbus TCP eszköz kerül hozzáadásra, így minden Modbus TCP eszköz az átjáró IP címét és az RS485-ös eszközök Modbus címét használja. Ennek következtében a driver minden egyes eszköz számára egy új socket-et nyit meg ugyan azon az IP címen (az átjáró címén), gyorsan elérve ezzel az átjárón található maximális 4 socket hálózati korlátját, amely így már nem tudja tovább kezelni a kommunikációt.

Ahhoz, hogy több mint 4 db RS485-ös eszközzel kommunikálhasson egy átjárón (IP címen) keresztül, a Modbus TCP Gateway Network (Niagara Framework) szolgáltatást kell használni. Ez a hálózat lehetővé teszi az eszköz IP címek egy adott ponton történő konfigurálását (a network komponens beállításainál) és minden további eszközhöz csak a Modbus címek beállítását kell elvégezni.

Ennek a struktúrának a használatával ez a hálózati komponens így már csak egy socket-et nyit meg, nem számít hány további eszköz van csatlakoztatva a modulhoz, biztosítva ezáltal a stabil kommunikációt a gateway-en keresztül.

További információkért tekintse meg az iSMA MIX és MINI sorozat Modbus angol nyelvű kézikönyvét is, az alábbi linkre kattintva. Az 53. oldalon többet megtudhat erről a témáról:

(Forrás: Innon)

Bármilyen kérdéssel keressenek minket bizalommal!

A következő hírlevelünk témája az M-Bus kommunikációs protokoll, azon belül pedig részletesebben szó esik a történetéről, alapvető paraméteriről, topológiai kialakításairól és a hálózat kialakításához szükséges eszközökről.
